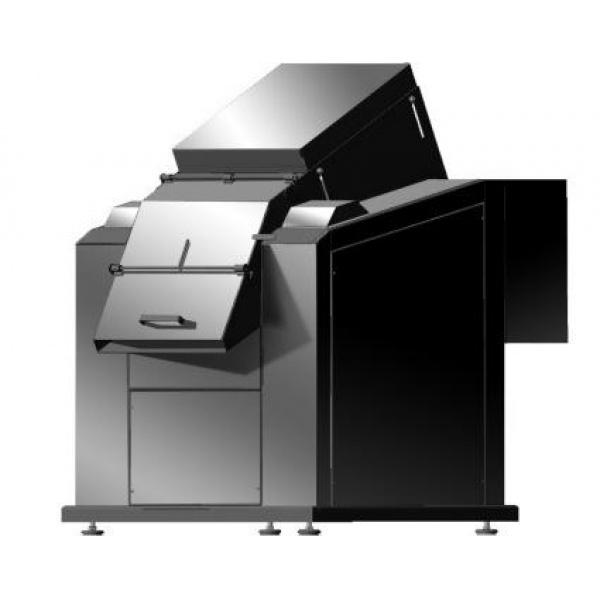

Измельчитель замороженных блоков (Блокорезка-1300), предназначен для измельчения мясного сырья, поставляемого в блоках, максимального размера ДхШхВ до 800х517х305 (по требованию заказчика максимальные размеры могут быть увеличены) и температурой до -23 °С, на стружку и ломтики размером 100х100х10 (ориентировочно) для последующей технологической операции измельчения в “Волчке” или Куттере.
ПРИНЦИП РАБОТЫ
Мясной блок вручную подаётся в загрузочное отделение измельчителя, с предварительно отрегулированной высотой прижима блока, под собственным весом опускается по наклонному лотку к рабочему органу-ротору с установленными на нём серповидными твердосплавными ножами, измельчённая стружка, под действием ускорения, приданное ротором и под собственным весом, через выгрузную щель попадает в технологическую ёмкость для транспортировки сырья (тележка, Рикша) или транспортёр, для последующей переработки.
УСТРОЙСТВО
Измельчитель представляет собой мощный сварной каркас, изготовленный из гнутых профилей из прочной нержавеющей стали, толщиной 4мм, причем особо нагруженные части передние и задние стойки имеют замкнутый профиль, в нижней части каркаса вварены площадки, на которых крепятся ножки с чашками под виброопоры, и позволяющие производить регулировку по высоте (при стационарном размещении вместо ножек вворачиваются болты-анкеры). Между стоек, под углом к горизонтальной оси крепится лоток с ротором, крышкой и прижимом блока, который позволяет производить регулировку по высоте под перерабатываемый блок. Все части съемные, а крышка расположена на петлях – для удобства ежедневного обслуживания и технологической чистки.

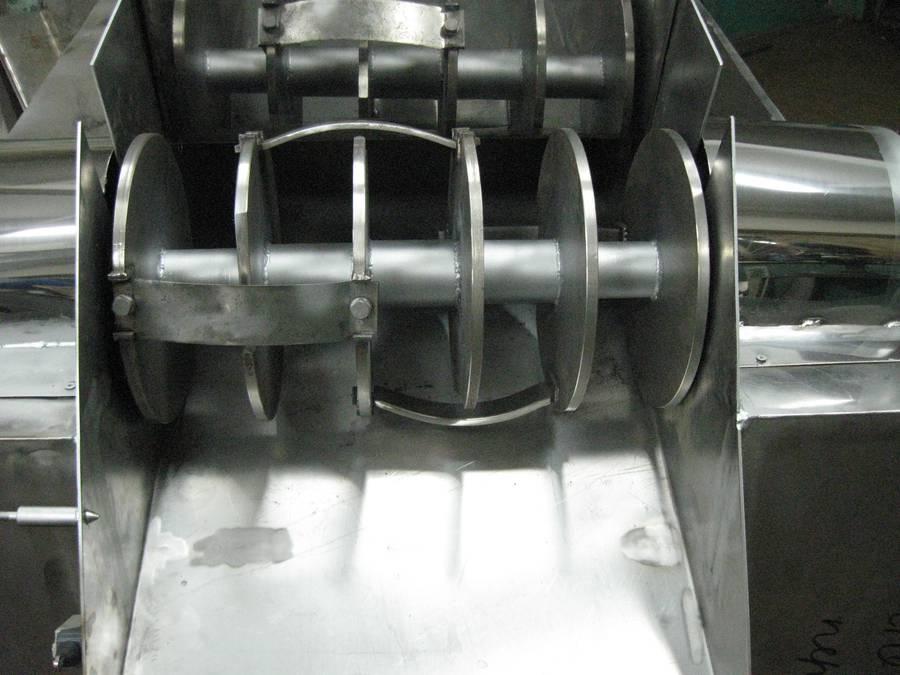

В нижней части каркаса, на направляющей плите расположен электродвигатель, мощностью 5,5 кВт (1000 об/мин), который через 3-х ручьевой шкив и ремённую передачу передаёт крутящий момент на шкив ротора, который располагается на этих-же направляющих, но в верхней части каркаса. Ротор представляет из себя вал из твёрдой нержавеющей стали, с расположенными на нём дисками для крепления твердосплавных ножей. Ножи на диске крепятся в замок и располагаются в шахматном порядке относительно продольной оси – для стабилизации нагрузок во время работы.
В задней части блокорезки располагается рабочий стол с встроенным пультом управления, который предназначен для подготовки и подачи с него блока в рабочую зону.
Оборудование имеет электрическую блокировку при открытой крышке и аварийную остановку с рабочего места оператора.
